Továrna na průmyslové chladicí věže

  • Uzavřená chladicí věž
    Uzavřená chladicí věž je vysoce účinné chladicí zařízení, které kombinuje chlazení vodou chlazené s chlazením chlazeným vzduchem. Je vhodný pro scénáře s vysokými požadavky na čistotu systému, úsporu vody a dlouhodobou stabilitu provozu a často se používá v oblastech s nedostatkem vody a suchých oblastech. Je široce používán ve farmacii, potravinářství, metalurgii, chemii, elektrické energii, vstřikovacích lisech, chlazení laserových zařízení, systému chlazení serverů, systému skladování ledu, fotovoltaiky a chlazení výrobní linky lithiových baterií. Dělí se hlavně na uzavřenou chladicí věž s kombinovaným průtokem a uzavřenou chladicí věž s protiproudým průtokem. Základní pracovní princip uzavřené chladicí věže spočívá v tom, že chladicí médium cirkuluje v uzavřeném hadu bez přímého kontaktu s venkovním vzduchem a chlazení se dosahuje odpařováním a rozptylem tepla rozstřikované vody a vzduchu. Cirkulační vodní čerpadlo čerpá chladicí vodu do rozprašovacího systému a voda je rovnoměrně rozstřikována na povrch spirály z trysky a vytváří vrstvu vodního filmu. Současně ventilátor začne umožňovat vstup vzduchu ze spodní části chladicí věže a reverzní konvekční výměnu tepla s vodním filmem na povrchu výměníku. Na jedné straně se část vody ve vodním filmu odpařuje a absorbuje teplo, což snižuje teplotu vody na povrchu spirály; na druhou stranu citelná výměna tepla mezi vzduchem a vodním filmem také dále snižuje teplotu vody. Ochlazená voda proudí zpět do sběrné nádrže vody na dně chladicí věže a je čerpána opět do rozstřikovacího systému pomocí oběhového vodního čerpadla. Tento cyklus se opakuje, aby se médium v ​​cívce ochladilo. Uzavřené chladicí věže se vyznačují vysokou provozní účinností, stabilní kvalitou vody, dobrým výkonem šetřícím vodu a nízkou provozní hlučností. I když je počáteční investice vysoká, celkové náklady životního cyklu jsou často nižší. Při výběru modelu je nutné zvážit tepelnou zátěž, podmínky prostředí a možnosti údržby.
    ZOBRAZIT VÍCE
    Uzavřená chladicí věž

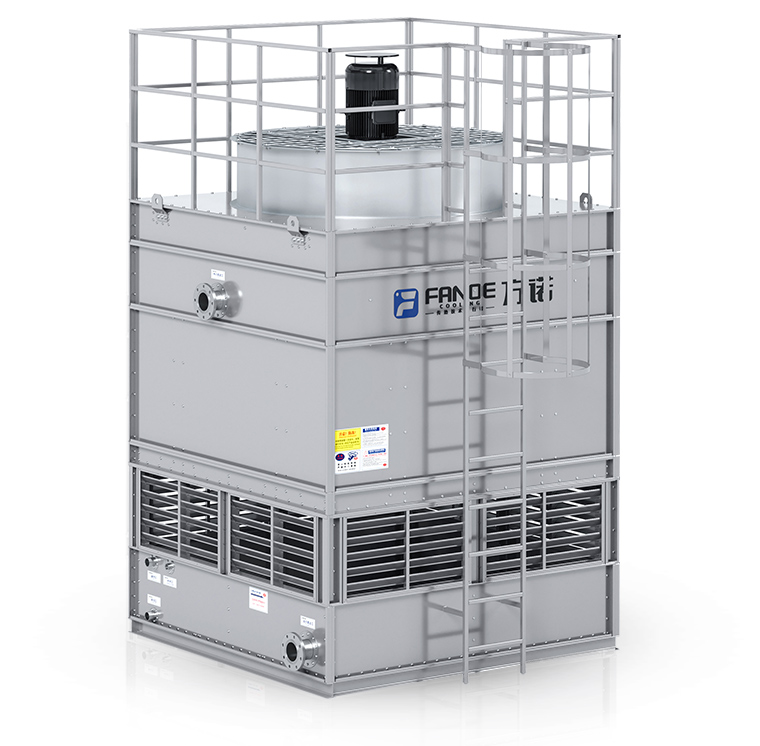

  • Otevřená chladicí věž
    Otevřená chladicí věž je místo, kde je chladicí voda v přímém kontaktu se vzduchem a teplota je snižována odvodem tepla odpařováním a citelná výměna tepla. Je široce používán v oblastech elektroenergetiky, chemického průmyslu, klimatizace a chlazení a dělí se na: otevřenou chladicí věž s křížovým prouděním a otevřenou chladicí věž s protiproudem. Pracovní princip otevřené chladicí věže: vysokoteplotní chladicí voda je rovnoměrně rozstřikována z horní části věže tryskami nebo rozvody vody a vzduch vstupuje do věže nuceným větráním nebo přirozenou konvekcí z ventilátoru a kontaktem s padajícími kapkami vody nebo plnidly. Část vody se vypařuje, odebírá hodně tepla a teplota vzduchu stoupá a část tepla vody absorbuje. Ochlazená voda se shromažďuje ve spodním bazénu a recykluje. Výhody otevřené chladicí věže: Nízká počáteční investice: jednoduchá konstrukce, nižší výrobní náklady než uzavřená věž; Vysoká účinnost chlazení: přímá kontaktní výměna tepla, zvláště vhodná pro chlazení s velkým teplotním rozdílem; Snadná údržba: plničky lze rozebrat a vyčistit a závady lze snadno odstranit. Nevýhody otevřených chladicích věží: Motor ventilátoru a lopatky jsou vystaveny vzduchu a během provozu vytvářejí velký hluk; Ztráta vody, některé kapky vody jsou unášeny vzduchem a sběrač vody je třeba optimalizovat; Vstup externích nečistot také způsobí znečištění vody; Tlaková ztráta chladicí vody je vyšší než u uzavřených chladicích věží a k udržení cirkulace vody je zapotřebí větší výkon čerpadla. Otevřené chladicí věže jsou vhodné pro příležitosti s velkým objemem chladicí vody a pohodlným řízením kvality vody. Při výběru je třeba komplexně zvážit faktory, jako jsou náklady, spotřeba energie a údržba.
    ZOBRAZIT VÍCE
    Otevřená chladicí věž

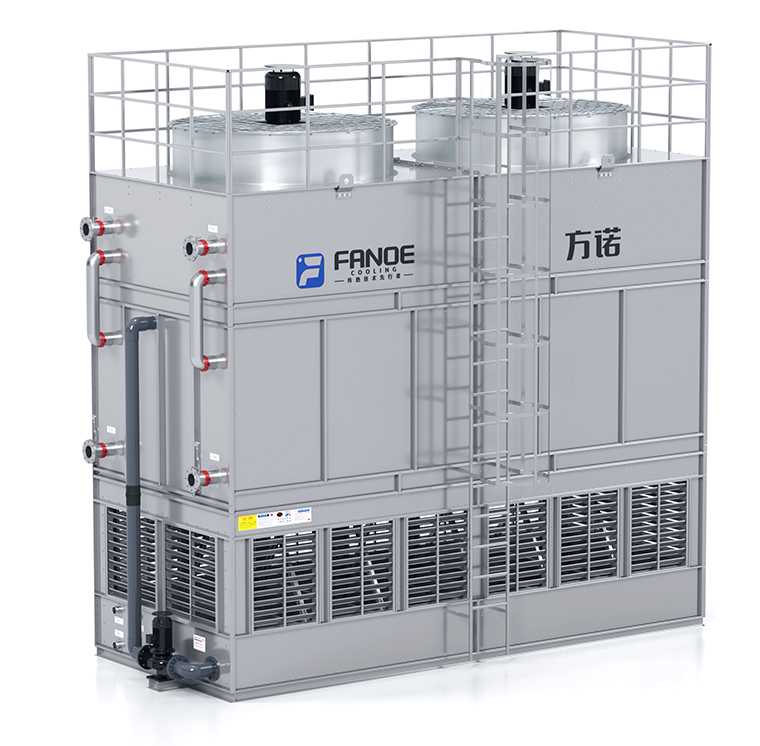

  • Suchá a mokrá kombinovaná chladicí věž
    Existují dva režimy suchých a mokrých chladicích věží: suchý a studený provoz a mokrý a studený provoz. Když je okolní teplota ≤ navržená teplota zastavení stříkání, stříkací voda může být vypnuta a potřeby chlazení mohou být zcela uspokojeny konvekční výměnou tepla se vzduchem. Provoz suchého chlazení nespotřebovává vodu, takže se vyhnete bílé mlze. Provoz suchého chlazení může každoročně ušetřit mnoho nákladů na vodu a úpravu vody. Široce používané: výroba tepelné energie, výroba jaderné energie, petrochemie, jemná chemie, metalurgie oceli, metalurgie neželezných kovů a další obory. Suchá a mokrá kombinovaná chladicí věž má výhody suchého chlazení a mokrého chlazení a její pracovní princip je následující: Princip suchého chlazení: Horká voda vstupuje do svazku chladicích trubek suché chladicí části. Obvykle svazek chladicích trubek používá vysoce účinné prvky přenosu tepla, jako jsou žebrované trubky, aby se zvětšila plocha přenosu tepla. Při působení ventilátoru proudí vnější vzduch přes vnější povrch svazku chladicích trubek. Protože teplota horké vody v potrubí je vyšší než teplota vzduchu vně potrubí, existuje mezi nimi teplotní rozdíl. Teplo se z teplé vody přenáší do vzduchu přes stěnu potrubí rozumným způsobem výměny tepla, což snižuje teplotu teplé vody a zvyšuje teplotu vzduchu. Ohřátý vzduch je odváděn z věže ventilátorem, čímž je dosaženo počátečního ochlazení horké vody. Princip mokrého chlazení: Horká voda po suchém chlazení vstupuje do mokré chladicí části. Horká voda je rovnoměrně rozstřikována na vodu odkapávající plnič systémem rozvodu vody, aby se vytvořil vodní film. Vzduch vstupující ze spodní části chladicí věže je při proudění vzhůru v plném kontaktu s vodním filmem na plniči. Na jedné straně vzduch přímo kontaktuje přenos tepla s vodou, což snižuje teplotu vody; na druhé straně se část vody vypařuje na vodní páru a dostává se do vzduchu, absorbuje latentní výparné teplo během procesu odpařování, čímž dále snižuje teplotu vody. Ochlazená voda je shromažďována do sběrného bazénu a recyklována. Současně, aby se snížily ztráty vodních kapiček a dopady proudění vzduchu na životní prostředí, je na horní části mokré chladicí sekce obvykle umístěn sběrač vody a odmlžovač. Sběrač vody se používá ke shromažďování kapiček vody a odmlžovač se používá k odstraňování vodní mlhy z proudu vzduchu. Výhody suché a mokré chladicí věže: Významná úspora vody: nulové ztráty odpařováním během provozu suchého segmentu, úspora 30 % až 70 % vody než čistá mokrá věž; Flexibilní přizpůsobení: Přepněte mokrý režim v prostředí s vysokou teplotou a vysokou vlhkostí, abyste zajistili účinnost chlazení; Shoda s životním prostředím: snížení úletu a bílé mlhy (parní oblak), vhodné pro přísně ekologicky šetrné oblasti; Nízké náklady na údržbu: Suchá sekce snižuje vodní kámen a korozi a prodlužuje životnost zařízení.
    ZOBRAZIT VÍCE
    Suchá a mokrá kombinovaná chladicí věž

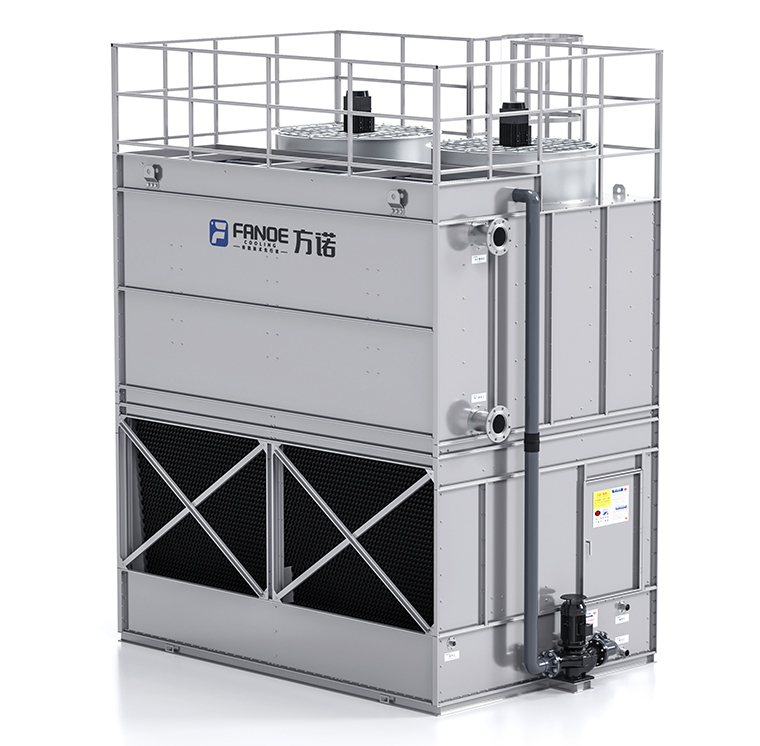

  • Odpařovací kondenzátor
    Princip činnosti odpařovacího kondenzátoru je podobný jako u běžné uzavřené chladicí věže. Rozdíl je v tom, že konvenční vstupní tepelné médium uzavřené chladicí věže a výstupní chladicí médium z věže jsou obě kapalné a mají pouze změny teploty, zatímco tepelné médium na vstupu do odpařovacího kondenzátoru je plynné a po vypuštění výstupu z věže médium zkondenzuje na kapalinu. Odpařovací kondenzátory jsou produkty, které kombinují chladicí věže a kondenzátory. Výhody odpařovacího kondenzátoru: Vysoce účinná kondenzace: chlazení odpařováním se používá ke snížení kondenzační teploty o 10 % až 30 %. Úspora vody a elektrické energie: Ušetřete 30 až 50 % úspory vody než tradiční plášť a trubkový kondenzátor vodní chladicí věže, čímž se šetří spotřeba energie chladicí věže. Kompaktní design: Integrovaná funkce kondenzačního chlazení pro snížení stopy. Silná přizpůsobivost: vhodné pro oblasti s vysokou teplotou a suchým prostředím (spíše na teplotě vlhkého teploměru než na teplotě suchého teploměru) Výhody odpařovacího kondenzátoru Fangnuo: ● Paralelní proudění vzduchu a proudění vody minimalizují výskyt „suchých míst“ na dně chladicí trubky, které způsobují usazování vodního kamene; ● Sekce spirály odvádí teplo odpařovacím chlazením vyvolaným proudícím čerstvým vzduchem a na druhé straně odvádí teplo přenosovým chlazením rozstřikované vody. Zmenšení části pro chlazení odpařováním části cívky pomáhá snížit možnost tvorby kotelního kamene na povrchu cívky; ● Stříkejte vodu s min. průtok 6,8 l/S/㎡ je rovnoměrně distribuován na povrch výměníku skrz rozprašovací systém, aby bylo zajištěno, že povrch chladiče zůstane trvale vlhký, čímž se zlepší účinnost vedení tepla a sníží se vodní kámen na minimum; ● Rozstřikovaná voda padá z chladicí spirály na teplosměnnou vrstvu PVC výplně a je ochlazována na PVC výplni druhým proudem čerstvého vzduchu, který vstupuje do věže prostřednictvím odpařování a vedení tepla (latentní teplo a citelné teplo), takže rozstřikovaná voda je sekundárně ochlazována a teplota rozstřikované vody se dále snižuje; ● Sekundární chladicí cirkulující voda zvyšuje teplotní rozdíl mezi rozstřikovanou vodou a procesní horkou kapalinou, zvyšuje účinnost výměny tepla chladicí spirály a snižuje počet potřebných výměníků. Tato charakteristika dále zmírňuje tendenci usazování vodního kamene na povrchu spirály, protože čím nižší je teplota rozstřikované vody, tím menší je pravděpodobnost usazování vodního kamene. Kromě toho se v důsledku malého počtu použitých cívek snižují náklady na výměnu cívek v pozdější fázi a jsou nižší náklady na údržbu; ● Provozní náklady jsou nízké a jsou energeticky úspornější než běžné chladicí cykly; ● Cirkulační systém je jednodušší a snižuje náklady na instalaci cirkulačního systému; ● Šetří více místa pro instalaci zařízení než konvenční chladicí cirkulační systémy.
    ZOBRAZIT VÍCE
    Odpařovací kondenzátor

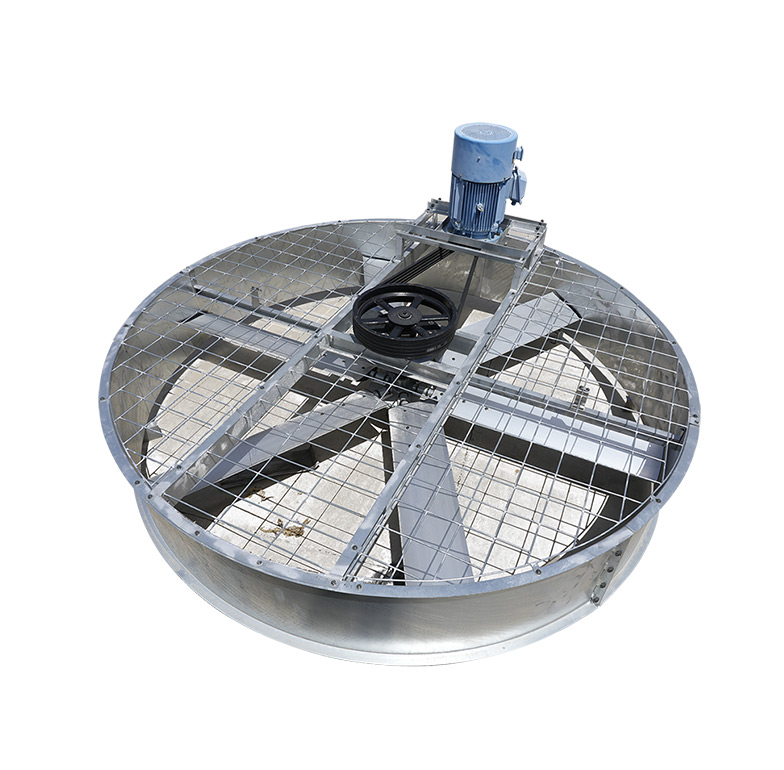

  • Příslušenství
    Ventilátor je základní součástí průmyslových chladicích věží, používá se hlavně pro nucenou ventilaci, podporuje výměnu tepla mezi vzduchem a cirkulující vodou pro zlepšení účinnosti chlazení. Jeho výkon přímo ovlivňuje spotřebu energie, hlučnost a chladicí účinek chladicí věže.
    ZOBRAZIT VÍCE
    Příslušenství
O NÁS
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd.

Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. je vyspělým poskytovatelem systematických řešení pro cirkulační vodní chladicí systémy. Máme vlastní vyvinutý software pro výběr, profesionální návrh produktů a vodní a elektrotechnické inženýry. Nabízíme integrované služby od výběru chladicí věže, výroby a instalace systému až po údržbu po instalaci. Mezi naše hlavní produkty patří mimo jiné uzavřené chladicí věže, odpařovací kondenzátory, mokré a suché chladicí věže a otevřené chladicí věže.
Fangnuo má tým profesionálů s více než 20letými zkušenostmi v řízení chladicích výměníků tepla, výzkumu a vývoji a výrobě. Při navrhování, výrobě a údržbě chladicích zařízení se zaměstnanci společnosti Fangnuo Heat Transfer drží podstaty firemní kultury průzkumu, integrity a pečlivé obsluhy každého zákazníka a věnující velkou pozornost každému detailu. Naše produkty jsou široce používány v průmyslových odvětvích, jako jsou zdravotnická zařízení, farmacie a biotechnologie, potravinářské a chemické zpracování, fotovoltaická energie, odlévání automobilů, zařízení HVAC, balení a vstřikování, kování oceli, letecký průmysl a elektronické inženýrství.
Od svého založení společnost Fangnuo přísně dodržuje zásady integrity a neustále se zlepšuje a získala tituly Five-star Quality and Credit Enterprise of Jiangsu Province, Enterprise Quality Service na úrovni AAA provincie Jiangsu, Excellent Private Enterprise of Jiangsu Province Baijia Enterprise. Naše produkty prošly testy CTI, CCTI a testy úspory energie a vody a získaly certifikaci systému managementu kvality ISO9001, certifikaci systému environmentálního managementu ISO14001:2015 a certifikaci systému managementu bezpečnosti a ochrany zdraví při práci ISO45001:2018.

ČESTNÉ CERTIFIKACE
CERTIFIKÁT
POSLEDNÍ AKTUALIZACE
CO JE NOVINKY
PRŮMYSL ZNALOST

Pochopení principu fungování průmyslových chladicích věží

Průmyslová chladicí věže hrají klíčovou roli při řízení tepla ve velkých průmyslových provozech. Přenosem přebytečného tepla z vody nebo procesních tekutin do atmosféry zajišťují, že stroje, chemické procesy a systémy HVAC fungují efektivně a spolehlivě. Hlubší pochopení principu jejich fungování je nezbytné pro inženýry, správce zařízení a průmyslové plánovače, kteří chtějí optimalizovat chladicí výkon a zároveň minimalizovat spotřebu energie a vody.
1. Základní princip výměny tepla
Základní funkcí chladicí věže je odebírat teplo z cirkulující vody nebo jiných kapalin používaných v průmyslových procesech. Teplá voda ze strojů, kondenzátorů nebo technologických zařízení je čerpána do chladicí věže, kde je vystavena proudění vzduchu – buď přirozenou konvekcí, nebo nucenou ventilací pomocí ventilátorů. Teplo z vody se přenáší do vzduchu kombinací odpařování a citelné výměny tepla, což snižuje teplotu vody. Ochlazená voda je pak recirkulována zpět do systému.
V a ocelová chladicí věž , konstrukce a komponenty tepelné výměny jsou vyrobeny z odolných ocelových materiálů, které poskytují vynikající pevnost, odolnost proti korozi a dlouhou životnost ve srovnání s konvenčními materiály. Díky tomu jsou ocelové chladicí věže zvláště vhodné pro vysokoteplotní velkokapacitní průmyslová prostředí, kde je kritická strukturální integrita při nepřetržitém provozu.
2. Odpařování jako hlavní mechanismus
Odpařování je primární mechanismus pro odvod tepla v průmyslové chladicí věži. Když se malá část cirkulující vody odpaří do procházejícího vzduchu, absorbuje latentní teplo ze zbývající vody a účinně snižuje její teplotu. Tento dvoufázový přenos – kapalná voda ztrácí teplo do vzduchu jak změnou teploty, tak vypařováním – činí chladicí věže vysoce energeticky účinnými ve srovnání s chladiči vody s uzavřenou smyčkou nebo přímými výměníky tepla.
Společnost Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. klade důraz na optimalizaci tohoto procesu odpařování prostřednictvím pokročilých systémů distribuce vzduchu a vody. Rovnoměrné rozstřikování vody na teplosměnné médium zajišťuje maximální kontakt s prouděním vzduchu, zabraňuje vzniku suchých míst a udržuje konzistentní účinnost chlazení.
3. Komponenty, které ovlivňují účinnost chlazení
Typické průmyslová chladicí věž se skládá z několika komponent, které přímo ovlivňují jeho tepelný výkon:
Ventilátory: Ventilátory, buď axiální nebo odstředivé, nutí nebo vedou proudění vzduchu přes věž. Jejich konstrukce ovlivňuje objem proudícího vzduchu, spotřebu energie a hladinu hluku. Inženýři společnosti Fangnuo se zaměřují na vysoce účinné konstrukce ventilátorů, které vyvažují optimální proudění vzduchu se sníženou spotřebou energie a tišším provozem.
Výplňová média: Výplňové materiály zvětšují povrch vody vystavené vzduchu a zlepšují přenos tepla. V ocelových chladicích věžích zajišťují robustní a korozivzdorná náplňová média stabilní výkon po delší provozní období.
Distribuční systém: Správná distribuce vody přes náplň je zásadní. Nekonzistentní pokrytí může snížit účinnost chlazení a zvýšit problémy s údržbou. Fangnuo navrhuje přesné stříkací systémy, které rovnoměrně smáčejí náplň, snižují tvorbu vodního kamene a zlepšují tepelný výkon.
Eliminátory snosu: Minimalizují kapky vody unášené z věže proudem vzduchu, šetří vodu a zabraňují dopadu na životní prostředí.
4. Průmyslové aplikace a výhody
Průmyslová cooling towers are integral to various sectors, including steel manufacturing, chemical processing, pharmaceuticals, HVAC systems, and power generation. In steel plants, for example, steel cooling towers are preferred due to their ability to withstand high temperatures and corrosive environments. Efficient heat rejection ensures that process water remains at safe temperatures, preventing overheating of furnaces, molds, and rolling equipment.
Řešení průmyslových chladicích věží Fangnuo jsou široce používána v energeticky náročných průmyslových odvětvích. Jejich kombinace robustní konstrukce, optimalizace materiálů a přesné systémové integrace umožňuje dlouhodobou provozní stabilitu, úsporu energie a minimální nároky na údržbu.
5. Optimalizace a údržba systému
Výkon průmyslové chladicí věže není určen pouze jejím designem, ale také tím, jak je provozována a udržována. Pravidelná kontrola ventilátorů, čerpadel a plnicích médií spolu s úpravou vody, aby se zabránilo usazování vodního kamene a biologickému růstu, zajišťuje konzistentní chladicí výkon.
Fangnuo integruje poznatky na systémové úrovni s proprietárním softwarem pro výběr, aby odpovídaly kapacitě chladicí věže, velikosti ventilátoru a vzorcům distribuce vody konkrétním průmyslovým potřebám. Tento přístup maximalizuje účinnost přenosu tepla a zároveň snižuje spotřebu vody a energie a vytváří udržitelné a nákladově efektivní řešení pro průmyslové klienty.
6. Klíčové úvahy pro ocelové chladicí věže
Ocelové chladicí věže, klíčová varianta průmyslových chladicích věží, jsou navrženy tak, aby vydržely drsné provozní podmínky. Výběr správné třídy oceli, zajištění správné ochrany proti korozi a optimalizace cest proudění vzduchu jsou zásadní pro dosažení maximální účinnosti. Odbornost společnosti Fangnuo v oblasti designu zajišťuje, že ocelové chladicí věže poskytují nejen spolehlivé chlazení, ale také zachovávají strukturální integritu po celá desetiletí provozu.
Závěr
Pochopení principu fungování průmyslových chladicích věží poskytuje pohled na to, jak je teplo efektivně odváděno z průmyslových procesů ve velkém měřítku. Díky kombinaci chlazení odpařováním, řízení proudění vzduchu a odolné konstrukce zajišťují chladicí věže bezpečný a efektivní provoz kritických systémů.
Společnost Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. přináší více než 20 let zkušeností v oblasti navrhování a výroby průmyslových chladicích věží a dodává vysoce účinná řešení včetně ocelových chladicích věží pro náročné průmyslové aplikace. Prostřednictvím pokročilého inženýrství, přesné systémové integrace a trvalé podpory údržby pomáhá Fangnuo průmyslovým odvětvím dosáhnout spolehlivého chladicího výkonu, úspory energie a provozní dokonalosti.
