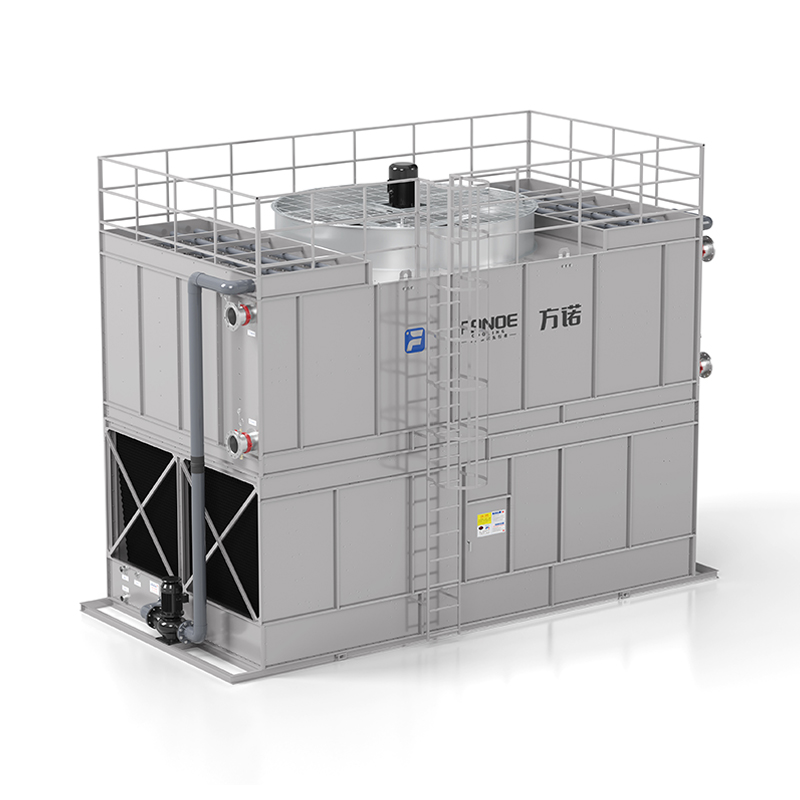

Uzavřená chladicí věž Výrobci

Uzavřená chladicí věž je vysoce účinné chladicí zařízení, které kombinuje chlazení vodou chlazené s chlazením chlazeným vzduchem. Je vhodný pro scénáře s vysokými požadavky na čistotu systému, úsporu vody a dlouhodobou stabilitu provozu a často se používá v oblastech s nedostatkem vody a suchých oblastech. Je široce používán ve farmacii, potravinářství, metalurgii, chemii, elektrické energii, vstřikovacích lisech, chlazení laserových zařízení, systému chlazení serverů, systému skladování ledu, fotovoltaiky a chlazení výrobní linky lithiových baterií. Dělí se hlavně na uzavřenou chladicí věž s kombinovaným průtokem a uzavřenou chladicí věž s protiproudým průtokem.

Základní pracovní princip uzavřené chladicí věže spočívá v tom, že chladicí médium cirkuluje v uzavřeném hadu bez přímého kontaktu s venkovním vzduchem a chlazení se dosahuje odpařováním a rozptylem tepla rozstřikované vody a vzduchu. Cirkulační vodní čerpadlo čerpá chladicí vodu do rozprašovacího systému a voda je rovnoměrně rozstřikována na povrch spirály z trysky a vytváří vrstvu vodního filmu. Současně ventilátor začne umožňovat vstup vzduchu ze spodní části chladicí věže a reverzní konvekční výměnu tepla s vodním filmem na povrchu výměníku.

Na jedné straně se část vody ve vodním filmu odpařuje a absorbuje teplo, což snižuje teplotu vody na povrchu spirály; na druhou stranu citelná výměna tepla mezi vzduchem a vodním filmem také dále snižuje teplotu vody. Ochlazená voda proudí zpět do sběrné nádrže vody na dně chladicí věže a je čerpána opět do rozstřikovacího systému pomocí oběhového vodního čerpadla. Tento cyklus se opakuje, aby se médium v ​​cívce ochladilo.
Uzavřené chladicí věže se vyznačují vysokou provozní účinností, stabilní kvalitou vody, dobrým výkonem šetřícím vodu a nízkou provozní hlučností. I když je počáteční investice vysoká, celkové náklady životního cyklu jsou často nižší. Při výběru modelu je nutné zvážit tepelnou zátěž, podmínky prostředí a možnosti údržby.

ODESLAT ZPRÁVU

Zanechte svou zprávu*

O NÁS
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd.

Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. je vyspělým poskytovatelem systematických řešení pro cirkulační vodní chladicí systémy. Máme vlastní vyvinutý software pro výběr, profesionální návrh produktů a vodní a elektrotechnické inženýry. Nabízíme integrované služby od výběru chladicí věže, výroby a instalace systému až po údržbu po instalaci. Mezi naše hlavní produkty patří mimo jiné uzavřené chladicí věže, odpařovací kondenzátory, mokré a suché chladicí věže a otevřené chladicí věže.
Fangnuo má tým profesionálů s více než 20letými zkušenostmi v řízení chladicích výměníků tepla, výzkumu a vývoji a výrobě. Při navrhování, výrobě a údržbě chladicích zařízení se zaměstnanci společnosti Fangnuo Heat Transfer drží podstaty firemní kultury průzkumu, integrity a pečlivé obsluhy každého zákazníka a věnující velkou pozornost každému detailu. Naše produkty jsou široce používány v průmyslových odvětvích, jako jsou zdravotnická zařízení, farmacie a biotechnologie, potravinářské a chemické zpracování, fotovoltaická energie, odlévání automobilů, zařízení HVAC, balení a vstřikování, kování oceli, letecký průmysl a elektronické inženýrství.
Od svého založení společnost Fangnuo přísně dodržuje zásady integrity a neustále se zlepšuje a získala tituly Five-star Quality and Credit Enterprise of Jiangsu Province, Enterprise Quality Service na úrovni AAA provincie Jiangsu, Excellent Private Enterprise of Jiangsu Province Baijia Enterprise. Naše produkty prošly testy CTI, CCTI a testy úspory energie a vody a získaly certifikaci systému managementu kvality ISO9001, certifikaci systému environmentálního managementu ISO14001:2015 a certifikaci systému managementu bezpečnosti a ochrany zdraví při práci ISO45001:2018.

ČESTNÉ CERTIFIKACE
CERTIFIKÁT
POSLEDNÍ AKTUALIZACE
CO JE NOVINKY
  • Co je chladicí věž s otevřeným okruhem a jak funguje?
    Co je chladicí věž s otevřeným okruhem a jak funguje?
    Chladicí věž s otevřeným okruhem je jedním z nejběžnějších a cenově nejefektivnějších řešení pro průmyslové a komerční odvádění tepla. Pokud hodnotíte možnosti chlazení pro zařízení nebo se jen snažíte pochopit, jak váš stávající systém funguje, tato příručka vás provede vším, na čem záleží – od ...
  • Co je uzavřená chladicí věž a kdy byste ji měli použít?
    Co je uzavřená chladicí věž a kdy byste ji měli použít?
    Jak vlastně funguje chladicí věž uzavřeného typu A chladicí věž uzavřeného typu – také široce označované jako chladicí věž s uzavřeným okruhem, chladicí věž s uzavřenou smyčkou nebo chladič kapaliny – odvádí teplo z procesní tekutiny, aniž by umožnila, aby tato tekutina přišla...
  • Průvodce chladicí věží: Typy, jak fungují a kritéria výběru
    Průvodce chladicí věží: Typy, jak fungují a kritéria výběru
    Jak vlastně chladicí věž funguje Chladicí věž je zařízení na odvádění tepla, které odvádí odpadní teplo z procesu nebo systému budovy tím, že ho přenáší do atmosféry odpařováním vody. Základní princip fungování je přímočarý: teplá voda z ochlazovaného procesu – kondenzátoru chladiče, průmyslov...
  • Průmyslové chladicí věže: Jak fungují, typy a jak je udržet v chodu
    Průmyslové chladicí věže: Jak fungují, typy a jak je udržet v chodu
    Co dělají průmyslové chladicí věže a proč na nich záleží Průmyslové chladicí věže jsou velké systémy pro odvádění tepla navržené k odstranění přebytečné tepelné energie z průmyslových procesů, výroby energie, systémů HVAC a výrobních operací přenosem tohoto tepla do atmosféry. Téměř každý těž...
PRŮMYSL ZNALOST

Co je to uzavřená chladicí věž (chladicí věž uzavřeného typu)?

A uzavřená chladicí věž —také nazývaná chladicí věž s uzavřeným okruhem nebo chladicí věž uzavřeného typu — je zařízení na odvádění tepla, které přenáší procesní teplo do atmosféry, aniž by byla procesní kapalina vystavena přímo okolnímu vzduchu. Místo přímého kontaktu mezi vzduchem a procesní vodou procesní tekutina cirkuluje uvnitř žebrovaných hadů nebo trubek, zatímco vnější vzduch prochází přes had a sekundární vodní film nebo náplň. Toto uspořádání udržuje procesní kapalinu izolovanou, snižuje riziko kontaminace a zjednodušuje řízení chemie kapalin pro systémy, jako jsou chladiče HVAC, chladiče hydraulického oleje a určité smyčky průmyslových procesů.

Jak funguje chladicí věž s uzavřeným okruhem

Běžná konfigurace chladicí věže s uzavřeným okruhem obsahuje uzavřenou spirálu (svazek trubek) přenášející horkou procesní kapalinu, recirkulační sprejový systém, který smáčí spirálu přídavnou/cirkulující vodou, a vzduchový pohon (ventilátor), který nasává nebo tlačí okolní vzduch přes spirálu a zvlhčenou náplň. Teplo proudí z procesní tekutiny do kovu cívky a poté do tenkého vodního filmu vytvořeného rozprašováním; část tepla je odváděna citelným přenosem tepla a část odpařováním tohoto filmu. Chlazení odpařováním zlepšuje tepelný výkon a zároveň udržuje procesní kapalinu oddělenou od atmosférických nečistot.

Klíčové výhody Chladicí věže uzavřeného typu

  • Ochrana s uzavřeným okruhem: Procesní kapaliny (glykoly, oleje nebo upravená voda) nikdy nepřijdou do styku s venkovním vzduchem, což snižuje riziko znečištění, oxidace a zamrznutí.
  • Jednodušší úprava vody: Standardní čištění ve věži vyžaduje pouze recirkulující voda ze spreje – chemii procesních tekutin lze snadněji ovládat.
  • Nižší kontaminace: Ideální tam, kde záleží na čistotě produktu (farmaceutika, zpracování potravin) nebo tam, kde se vyskytují nečistoty přenášené vzduchem.
  • Flexibilní výběr kapalin: Umožňuje použití inhibitorů koroze, nemrznoucích směsí nebo speciálních kapalin v uzavřeném okruhu, aniž by se zvýšil úlet těchto chemikálií do atmosféry.
  • Snížené riziko úniku do procesu: Pokud uniká externí recirkulační voda, nemísí se s procesní kapalinou kvůli uzavřené bariérě výměníku.

Úvahy o designu a velikosti

Správný výběr chladicí věže s uzavřeným okruhem vyžaduje pozornost k tepelnému zatížení, přibližovací teplotě, vlastnostem kapaliny, okolní teplotě vlhkého teploměru a dovolenému poklesu tlaku. Návrháři obvykle specifikují:

  • Návrhové tepelné zatížení (kW nebo BTU/h) a požadovaná teplota výstupní kapaliny.
  • Přiblížení (rozdíl mezi teplotou výstupní kapaliny a okolním mokrým teploměrem) – menší přiblížení vyžaduje větší věž nebo větší průtok vzduchu.
  • Typ kapaliny a viskozita — mění se koeficienty přenosu tepla pro oleje vs. směsi voda/glykol; velikost cívek a čerpadla musí odpovídat.
  • Nadmořská výška a podmínky na místě – hustota vzduchu ovlivňuje výkon ventilátoru; prašné nebo slané prostředí ovlivňuje výběr materiálů a četnost údržby.

Konfigurace cívky

Cívky mohou být jednoprůchodové nebo víceprůchodové, vyrobené z mědi, nerezové oceli nebo oceli s povlakem v závislosti na chemii kapaliny a požadované tepelné vodivosti. Povrchová plocha cívky a hustota žebra jsou zvoleny tak, aby vyvážily požadovaný přenos tepla a povolený pokles tlaku. U viskózních kapalin nebo olejů snižují větší průměry trubek a nižší rychlosti pokles tlaku a udržují účinnost čerpadla.

Řízení kvality materiálů, koroze a vody

Protože procesní tekutina je izolována zvenčí, stává se externí recirkulující voda hlavním zdrojem koroze a biologického růstu konstrukce věže a výplně. Používejte materiály odolné proti korozi (FRP, nerezová ocel, ocel s povlakem), kde to vyžaduje chemie vody nebo prostředí. Udržujte řádné odkalování, úpravu doplňovací vody a biocidní programy pro kontrolu vodního kamene, koroze a biofilmu ve sprejovém systému a plnění.

Kontrolní seznam úpravy vody

  • Kontrolní cykly koncentrace prostřednictvím pravidelného odkalování a monitorování vodivosti.
  • Používejte disperzanty a inhibitory vodního kamene přizpůsobené tvrdosti make-up vody.
  • Biocidní program: periodický šok plus kontinuální léčba nízkými dávkami k prevenci legionely a biofilmů.
  • Inhibitory koroze nebo kontrola pH, pokud jsou materiály systému citlivé.

Doporučené postupy instalace

Umístěte věž tak, aby nasávaný vzduch byl bez překážek a křížové kontaminace z odpadního vzduchu nebo z okolních emisí z procesu. Zajistěte snadný přístup pro běžnou údržbu – výměníky, čerpadla, ventilátory, eliminátory unášení a náplň by měly být opravitelné bez větších demontáží. Zajistěte správnou konstrukční podporu pro naplněnou hmotnost, když je mokrá, a nainstalujte odtok kondenzátu/přepadu vedený do vhodného odvodnění nebo úpravy.

Tipy na potrubí a čerpání

Specifikujte čerpadla, která zvládají viskozitu kapaliny v uzavřeném okruhu a která pracují v blízkosti bodu své nejlepší účinnosti při projektovaném průtoku. K ochraně cívek a potrubí používejte flexibilní konektory a izolaci vibrací. Zajistěte izolační ventily a obtokové potrubí pro proplachování a údržbu cívky; zahrnovat průhledítka nebo teplotní senzory na vstupu/výstupu cívky pro ověření výkonu.

Kontrolní seznam údržby a odstraňování problémů

Dodržuje se plán pravidelné preventivní údržby (PM). chladicí věže s uzavřeným okruhem spolehlivý. Mezi typické úkoly PM patří vizuální kontrola výměníků a náplně, mazání ventilátoru a motoru, čištění eliminátoru unášení, kontrola ucpání trysek, ověřování parametrů úpravy vody a testování provozu čerpadla. Níže jsou uvedeny běžné problémy a akce.

  • Snížený tepelný výkon: Zkontrolujte znečištěné trysky, vodní kámen na cívce nebo biologický růst v náplni; proveďte čištění cívky nebo šokové ošetření biocidem.
  • Vysoký pokles tlaku cívky: Zkontrolujte, zda uvnitř potrubí nejsou nečistoty nebo znečištěné povrchy pro přenos tepla; v případě potřeby propláchněte nebo chemicky vyčistěte cívku.
  • Vibrace nebo hluk ventilátoru: Vyvažte lopatky ventilátoru, zkontrolujte ložiska a ověřte, zda rychlost ventilátoru odpovídá specifikaci – vyměňte opotřebovaná ložiska nebo řemeny.
  • Úniky na externím okruhu: Zkontrolujte trysky a potrubí stříkacího systému; okamžitě opravte nebo vyměňte těsnění a ventily, aby nedošlo k poškození výplně a konstrukce.

Porovnání výkonu: Uzavřené vs. otevřené chladicí věže

Charakteristický Chladicí věž s uzavřeným okruhem Otevřená (mokrá) chladicí věž
Expozice procesní kapalině Ne (izolované uvnitř cívky) Ano (přímý kontakt)
Složitost úpravy vody Nižší pro procesní kapalinu; stříkaná voda stále vyžaduje ošetření Vyšší (celá procesní voda upravena)
Typické použití Citlivé kapaliny, oleje, glykolové smyčky, hygienické procesy Velké energetické a průmyslové chlazení, kde je přijatelná přímá výměna
Přibližovací teploty Srovnatelné, ale může vyžadovat o něco větší plochu pro stejný přístup kvůli tepelnému odporu cívky Efektivní pro velmi velké tepelné zatížení; přímý kontakt maximalizuje přenos tepla na stopu

Kontrolní seznam pro výběr před nákupem

  • Potvrďte návrhový tepelný výkon (kW nebo BTU/h) a požadovanou výstupní teplotu.
  • Specifikujte vlastnosti kapaliny (typ, viskozitu, povolený pokles tlaku).
  • Identifikujte podmínky okolního prostředí mokrého teploměru a možné nečistoty ve vzduchu.
  • Vyberte materiál cívky kompatibilní s procesní kapalinou a očekávanou životností.
  • Naplánujte si přístup k údržbě, náhradní díly a v případě potřeby poskytovatele úpravy vody.

Chladicí věž s uzavřeným okruhem poskytuje výhody chlazení odpařováním a zároveň chrání procesní kapaliny před vnější kontaminací. Pro nejlepší dlouhodobý výkon se zaměřte na správnou velikost, vhodné materiály a disciplinovaný program údržby vodou a mechanickou údržbou. Pokud budete chtít, mohu vytvořit jednoduchý výpočetní list (tepelné zatížení → požadovaný průtok a přiblížení) nebo kontrolní seznam údržby ve formátu PDF na základě vaší přesné procesní kapaliny a teploty vlhkého teploměru na místě.
